Bộ thí nghiệmnăng lượng tái tạo dạng Module (Mặt trời, Gió, Hydro)

Giới thiệu tổng quan

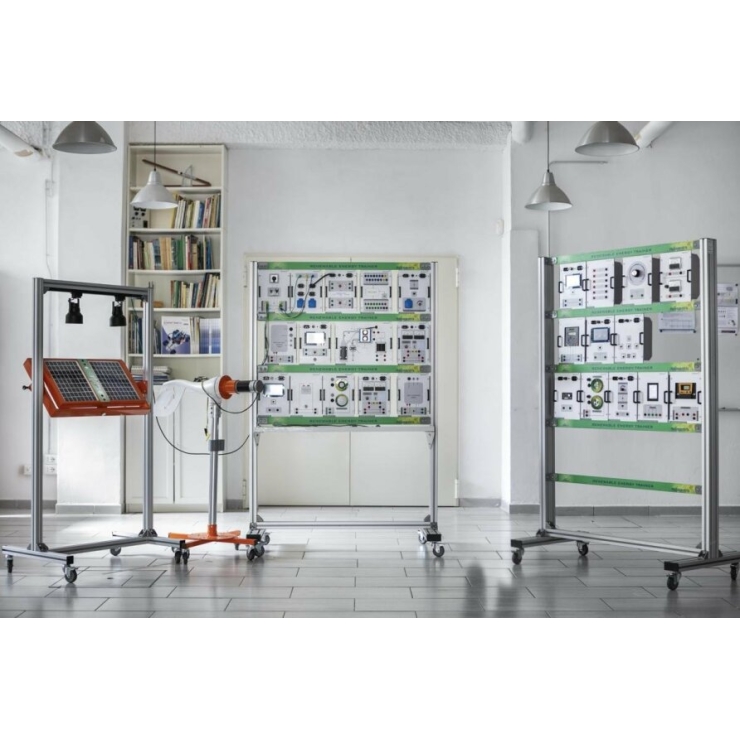

Bộ thí nghiệm năng lượng tái tạo HRET, hãng Heliocentris là bộ thí nghiệm đào tạo toàn diện dành cho giáo dục kỹ thuật và đào tạo nghề trong lĩnh vực năng lượng tái tạo. Thiết kế theo mô hình thực tiễn, hệ thống tích hợp cả năng lượng mặt trời (PV), năng lượng gió (tua-bin) và lưu trữ điện thông qua ắc quy, mô phỏng chu trình sản xuất – phân phối – tiêu thụ điện năng trong một microgrid năng lượng sạch.

Đây là giải pháp đào tạo lý tưởng giúp sinh viên, kỹ thuật viên, học viên nắm vững các khái niệm về hệ thống năng lượng tái tạo, hiểu rõ mối quan hệ giữa nguồn điện – lưu trữ – tiêu thụ, và có khả năng thực hành với các thông số thực tế như điện áp, dòng điện, công suất, hiệu suất và năng lượng phát ra.

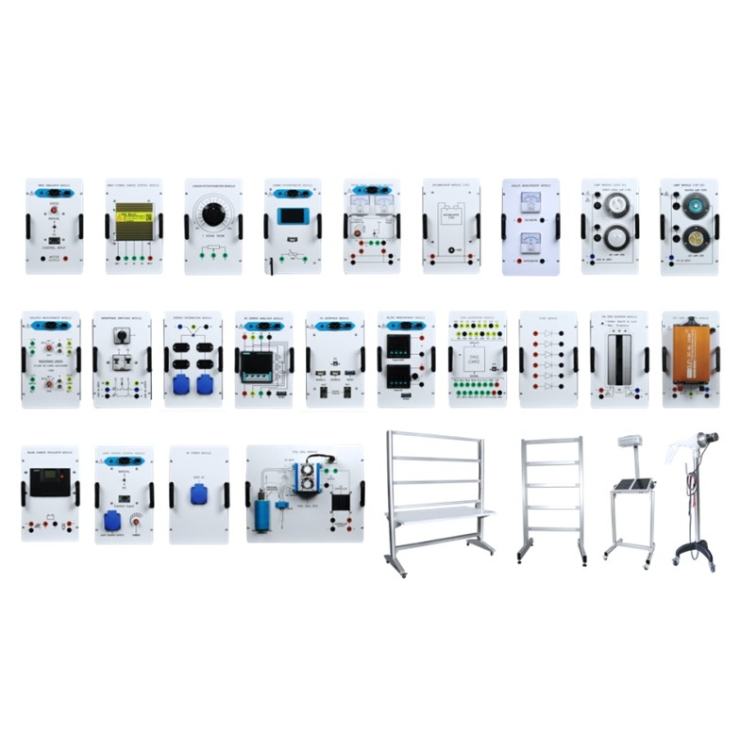

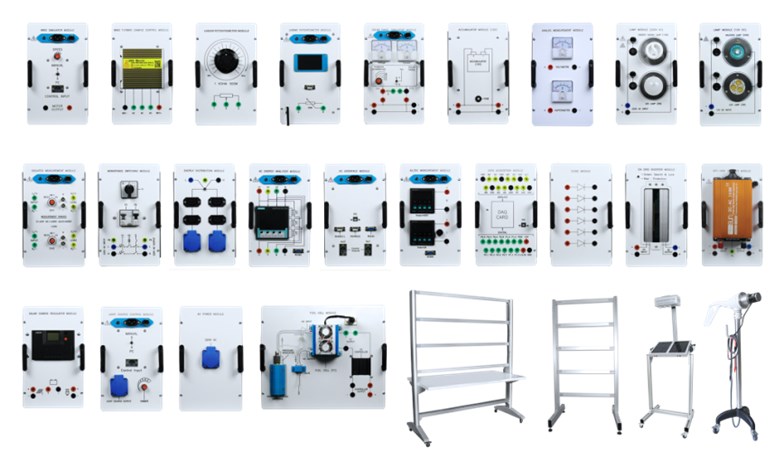

Bộ thí nghiệm năng lượng tái tạo được thiết kế dạng module linh hoạt cho phép

• Tách biệt từng nội dung để đào tạo chuyên sâu từng công nghệ ( Mặt trời – Gió – Hydrogen) .
• Kết hợp đa nguồn thành hệ thống lai (hybrid) để mô phỏng thực tế.
• Tùy biến mô hình thí nghiệm theo cấp độ từ cơ bản đến nâng cao.

Nội dung thí nghiệm:

Thí nghiệm năng lượng mặt trời

Cơ bản về pin mặt trời:

• Đo điện áp mạch hở và dòng ngắn mạch của tấm PV
• Vẽ đặc tuyến V-I của tấm PV
• Ảnh hưởng của ánh nắng theo thời gian (theo ngày/ mùa)

Ảnh hưởng của kết nối và môi trường:

• Thử nghiệm nối tiếp & song song giữa các tấm PV
• Hiệu ứng đổ bóng và sai lệch (mismatching) trên PV
• Vai trò và ảnh hưởng của diode bypass và blocking
• Sử dụng mô phỏng PV (PV emulator)

Ứng dụng hệ thống:

• Kết nối tải DC trực tiếp
• Kết nối inverter off-grid không tải & có tải (DC/AC)
• Đo tín hiệu, công suất, hiệu suất bằng DAQ/Energy Analyzer

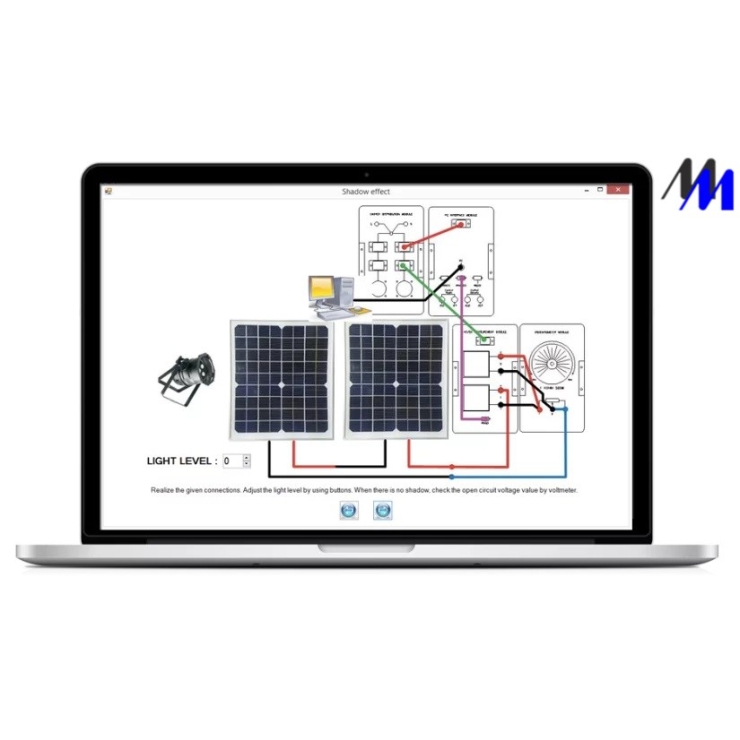

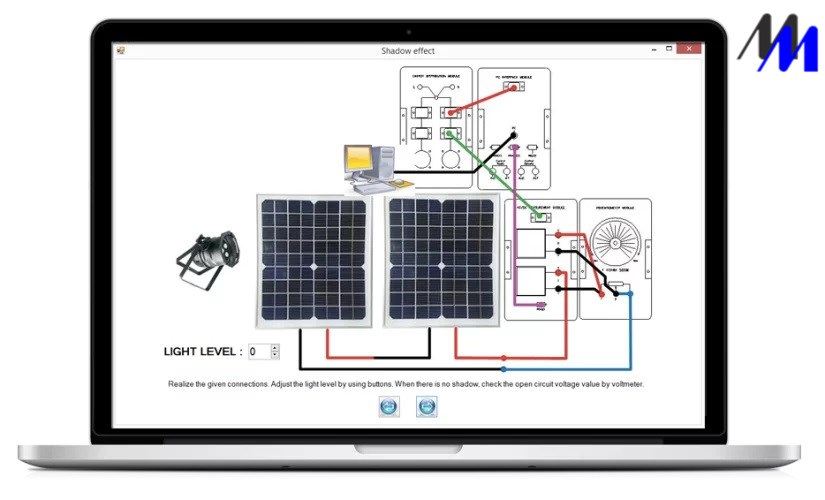

• SCADA giám sát & điều khiển hệ thống PV
• Thử nghiệm kết nối inverter on-grid

Thí nghiệm năng lượng gió

• Mối quan hệ giữa tốc độ gió và điện áp đầu ra (có tải & không tải)
• Thử nghiệm điện áp turbine gió với DAQ module
• Ảnh hưởng tải & hãm (braking effects) lên turbine
• Phân tích hệ thống điện gió tổng thể

Thí nghiệm năng lượng hydro & pin nhiên liệu

• Đo dòng đầu ra của pin nhiên liệu bằng oscilloscope và DAQ
• Vẽ đường cong U-I và phân tích hành vi hệ thống pin nhiên liệu
• Tính toán hiệu suất hệ thống hydrogen

Các ứng dụng mở rộng và tích hợp hệ thống

• Ứng dụng pin nhiên liệu kết hợp hệ PV/wind và lưu trữ
• Quản lý dòng năng lượng trong hệ thống lai
• Kết nối thực tế với tải DC, tải AC, inverter, bình hydro và pin
• Mô phỏng tình huống hoạt động thực tế thông qua phần mềm SCADA
