Bộ mô hình năng lượng Mặt Trời – nhiên liệu Hydro

Giới thiệu tổng quan

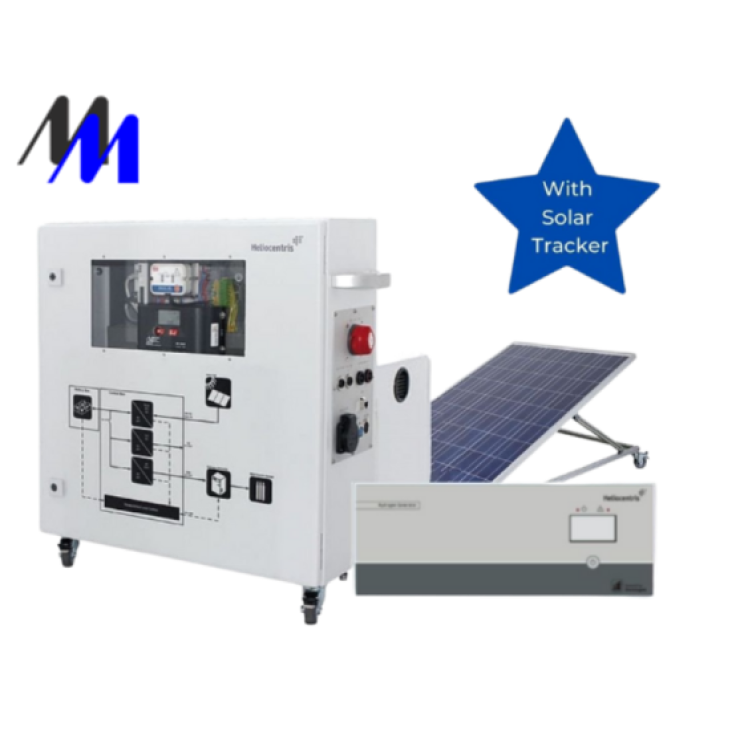

Bộ thí nghiệm Năng lượng Mặt trời - Hydro (Solar Hydrogen Trainer) hãng Heliocentris là một hệ thống quang điện độc lập công suất 400 Wp kết hợp với bộ điện phân nước. Hệ thống cho phép sản xuất hydro từ nguồn năng lượng mặt trời sạch và có thể mở rộng kết nối với Fuel Cell Trainer hoặc Hệ thống đào tạo Nexa® để tạo thành một microlab hoàn chỉnh.

Hệ thống này mô phỏng quy trình sản xuất – lưu trữ – chuyển đổi năng lượng một cách toàn diện, cung cấp trải nghiệm học tập thực hành thực tế từ quang điện đến sản xuất hydro bằng điện phân và sử dụng lại năng lượng trong pin nhiên liệu.

Bộ thí nghiệm Solar Hydrogen Trainer là một giải pháp toàn diện và hiệu quả phục vụ đào tạo trong các trường đại học, cao đẳng kỹ thuật, trung tâm nghiên cứu năng lượng và môi trường cho việc đào tạo thế hệ kỹ sư năng lượng tương lai.

Quy trình khép kín năng lượng tái tạo

• Công suất mô-đun PV: 400 Wp (ngoài lưới – off-grid)
• Thành phần chính: Mô-đun PV, bộ điện phân, ắc quy, điện tử công suất
• Chức năng: Sản xuất hydro từ năng lượng mặt trời
• Phần mềm đi kèm: Giám sát, ghi dữ liệu và trực quan hóa dòng năng lượng

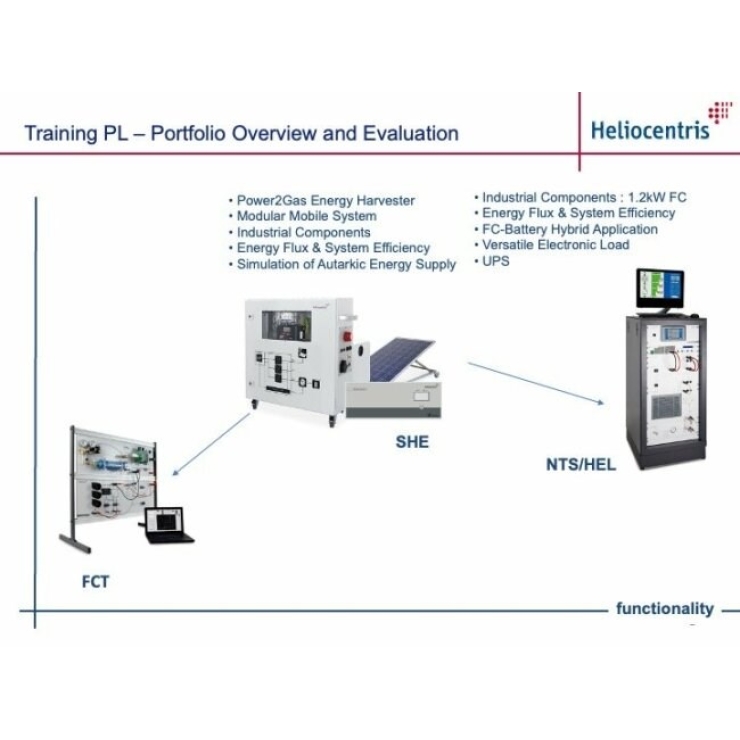

• Tính năng mở rộng: Kết nối với Fuel Cell Trainer hoặc Nexa® Training System
• Mô-đun năng lượng mặt trời: Có thể điều chỉnh góc nghiêng, hỗ trợ cảm biến mặt trời (tùy chọn)
• Ứng dụng: Thí nghiệm sản xuất – lưu trữ – sử dụng năng lượng tái tạo; đào tạo hệ thống năng lượng lai

Phần mềm: Giám sát & Phân tích dữ liệu

• Giám sát thời gian thực: điện áp, dòng điện, công suất, lưu lượng khí
• Giao diện đồ họa trực quan: biểu đồ dòng – áp, xu hướng khí sinh ra, mức tiêu thụ
• Ghi và lưu dữ liệu: xuất file CSV hoặc Excel để phân tích ngoài
• Tích hợp điều khiển cơ bản: bật/tắt thiết bị, kiểm tra trạng thái hệ thống
• Hỗ trợ đào tạo tương tác: giáo viên hướng dẫn, sinh viên trực tiếp thao tác

Nội dung thực hành

Giới thiệu hệ thống và quy trình an toàn

• Làm quen với các thành phần
• Kết nối đúng trình tự, kiểm tra dòng khí

Hiệu suất của tấm pin mặt trời

• Đo điện áp, dòng và công suất theo góc chiếu sáng
• Phân tích ảnh hưởng của ánh sáng và bóng râm

Điện phân nước và tạo hydro

• Quan sát tốc độ sinh khí theo dòng điện đầu vào
• Phân tích mối liên hệ giữa điện năng tiêu thụ và thể tích khí

Lưu trữ và tiêu thụ hydro bằng pin nhiên liệu

• Vận hành pin nhiên liệu PEM và đo công suất đầu ra
• So sánh hiệu suất phát điện và mức tiêu thụ khí

Chu trình năng lượng tái tạo toàn diện

• Thực hiện chu trình khép kín từ quang điện → điện phân → lưu trữ → phát điện
• Đánh giá tổn thất và hiệu suất toàn hệ thống
